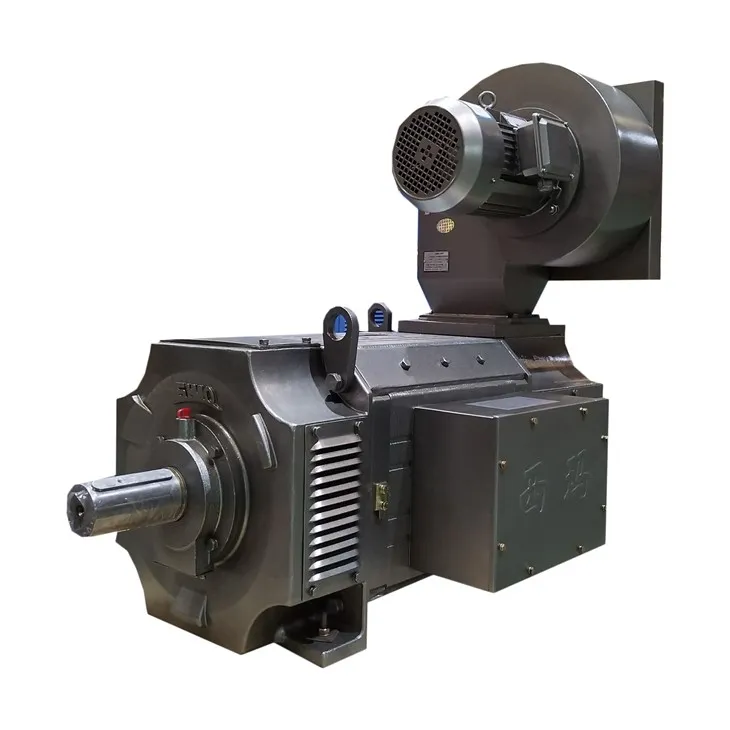

Motor DC Efisiensi Tinggi

Motor dc efisiensi tinggi seri Z4 dapat diterapkan secara luas di industri metalurgi, seperti rolling mill, mesin pemotong logam, pembuatan kertas, tekstil, percetakan, semen, ekstruder plastik dan industri lainnya. Sangat cocok untuk situasi yang memerlukan cakupan kontrol kecepatan yang luas, tarikan listrik di mana kemampuan beban berlebih tidak boleh melebihi 1,6 kali.

Kirim permintaan

Deskripsi

Parameter teknis

Pengantar singkat

Rotor motor DC efisiensi tinggi seri Z4 terdiri dari inti jangkar, jangkar, komutator, dan perangkat lainnya, konstruksi komponen berikut dijelaskan secara rinci.

Bagian inti jangkar: perannya tertanam pada belitan jangkar dan fluks ujung, untuk mengurangimotorbekerja di inti jangkar dari rugi-rugi arus eddy dan rugi-rugi histeresis.

Bagian angker: peran torsi elektromagnetik dan gaya gerak listrik yang diinduksi, dan konversi energi. Belitan jangkar memiliki banyak kumparan atau kawat kaca yang dibungkus dengan kawat tembaga baja datar atau kawat berenamel yang kuat.

Komutator disebut juga penyearah, pada motor DC, perannya adalah menyalurkan arus catu daya DC ke belitan jangkar arus penghubung, sehingga kecenderungan torsi elektromagnetik stabil dan tidak berubah, pada generator DC, itu akan menjadi belitan jangkar yang mengkomunikasikan gaya gerak listrik ke ujung sikat dari keluaran gaya gerak listrik DC tanah.

Komutator terdiri dari sejumlah potongan silinder yang diisolasi dengan mika diantara ujung kumparan belitan jangkar yang dihubungkan pada kedua buah komutator.pembangkit arus searahyang berperan sebagai komutator adalah belitan jangkar pada kumparan panas listrik bolak-balik menjadi sikat antara potensial listrik DC, beban di arus melalui generator DC ke keluaran beban tenaga listrik, pada saat yang sama kumparan jangkar adalah juga pasti memiliki arus yang lewat. Ia berinteraksi dengan timbulnya medan magnet torsi elektromagnetik, kecenderungannya berlawanan dengan generator, ide awal hanya perlu menghambat perubahan bakat torsi medan magnet dinamo. Oleh karena itu, generator juga mengeluarkan daya listrik ke beban, dari ide awal keluaran daya mekanik, selesai generator DC akan diubah dari energi mekanik menjadi energi listrik.

Parameter Teknis Utama

Bingkai	#160-11
Lingkup Kekuatan	19,5KW~97KW
Tegangan	160V, 400V, 440V
Modus yang Menyenangkan	Secara terpisah Bersemangat
Kecepatan	1350rpm, 1500rpm, 2710rpm, 3000rpm
Metode Pendinginan	IC06
Tingkat Perlindungan	IP21S
Kelas Isolasi	F (155 derajat)
Tugas	S1, S4, S5, S6, S9
Tipe Pemasangan	Saya B35
